安全性是物联网解决方案中至关重要的一环，保障设备的安全始终是核心考量。ESP32 系列 SoC（如 ESP32、ESP32-S3、ESP32-C3、ESP32-C6 等）支持安全启动，可确保设备只能运行经过合法签名的固件。

如需了解更多关于安全启动的信息，请参考 ESP IDF 文档。本指南仅介绍如何通过 ESP RainMaker 的安全签名功能启用安全启动，不涉及安全启动原理细节。

如需了解更多安全签名内容，请查阅此文档。

reminder

本用户指南需要用户访问 ESP RainMaker 管理面板。

总体流程​

安全签名的整体流程如下：

  1. 创建签名密钥
  2. 生成固件镜像
  3. 对镜像和引导加载程序进行签名
  4. 启用安全启动
  5. 执行 OTA 升级

在管理面板创建签名密钥​

  • 安全签名的第一步是创建密钥。可通过公有 RainMaker 管理面板 或私有部署的 RainMaker 管理面板完成。
  • 进入 Key Management 密钥管理页面，点击右上角 Generate New Key 生成新密钥。

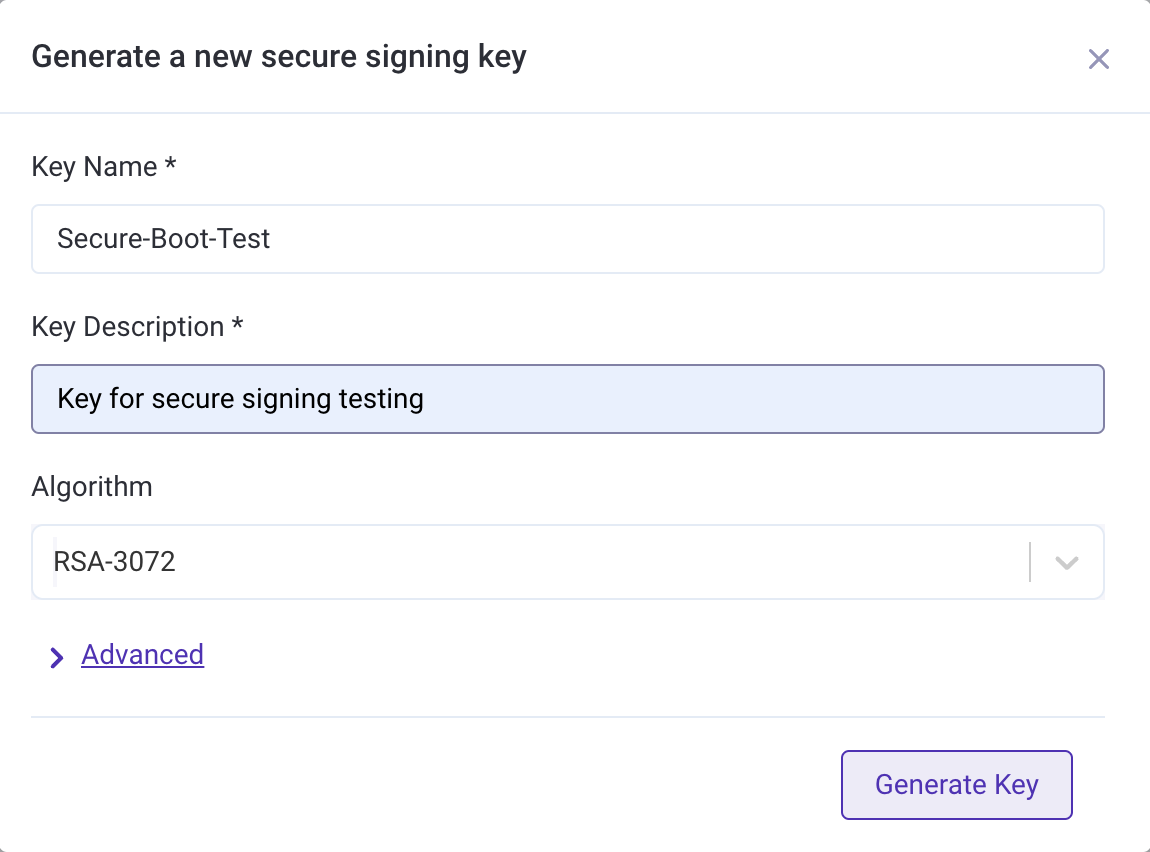

  • 输入自定义名称和描述，选择算法并生成。
  • 一般建议选择 RSA-3072 作为安全启动 v2 的算法。
    （请查阅 IDF 文档确认平台支持的算法。）

secure-key-create

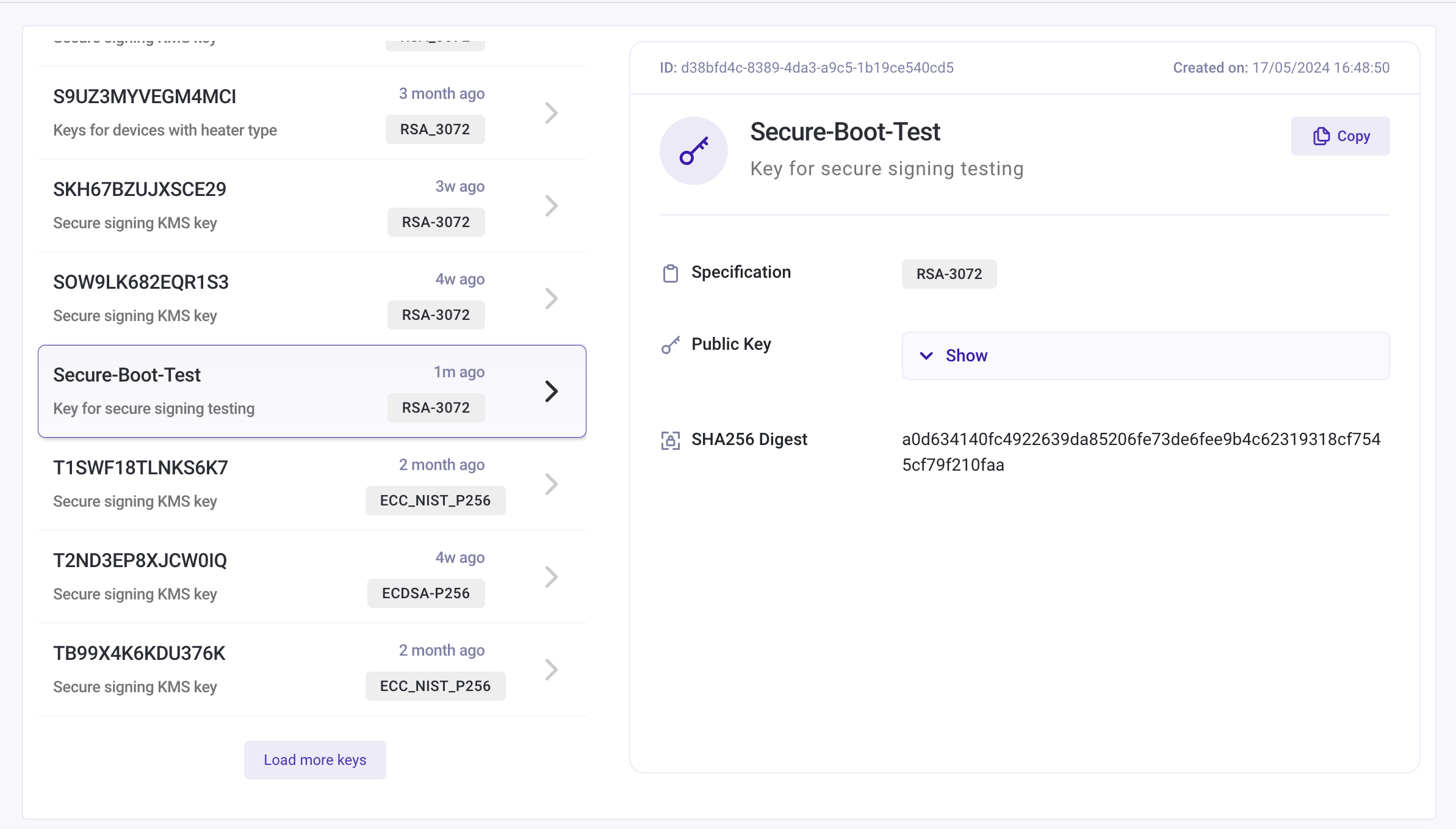

密钥生成后，会在列表中显示相关信息。

secure-key-view

在固件端生成固件镜像​

为支持安全启动，需在 sdkconfig 中启用相应配置：

  1. 启用硬件安全启动（CONFIG_SECURE_BOOT），设置如下：

  2. 禁用 CONFIG_SECURE_BOOT_BUILD_SIGNED_BINARIES，因为签名将在云端完成，设置如下：

  3. 可选：启用 flash 加密 CONFIG_SECURE_FLASH_ENC_ENABLED，设置如下：

  4. 将分区表偏移 CONFIG_PARTITION_TABLE_OFFSET 设置为 0xC000，如下：

  5. 选择 partitions_4mb_optimised.csv 作为分区表 CONFIG_PARTITION_TABLE_CUSTOM_FILENAME，设置如下：

    这是因为默认 RainMaker 分区大小不足。启用安全启动后，镜像体积会因额外代码、填充和签名而增大。

  6. 使用 idf.py build 构建项目。

镜像签名​

启用安全启动前，需要对引导加载程序和固件镜像进行签名。

信息

后续 OTA 固件升级时，仅需对固件镜像签名。

在固件端​

编译完成后，相关文件位于项目目录：

组件路径
固件build/<project_name>.bin
引导加载程序build/bootloader/bootloader.bin

签名步骤如下：

  1. 在 RainMaker 管理面板进入 Firmware Images 页面，点击右上角Add Image。
  2. 填写友好名称和设备类型。
  3. 点击 Advanced 查看安全签名选项。
  4. 从下拉列表选择前面创建的密钥。

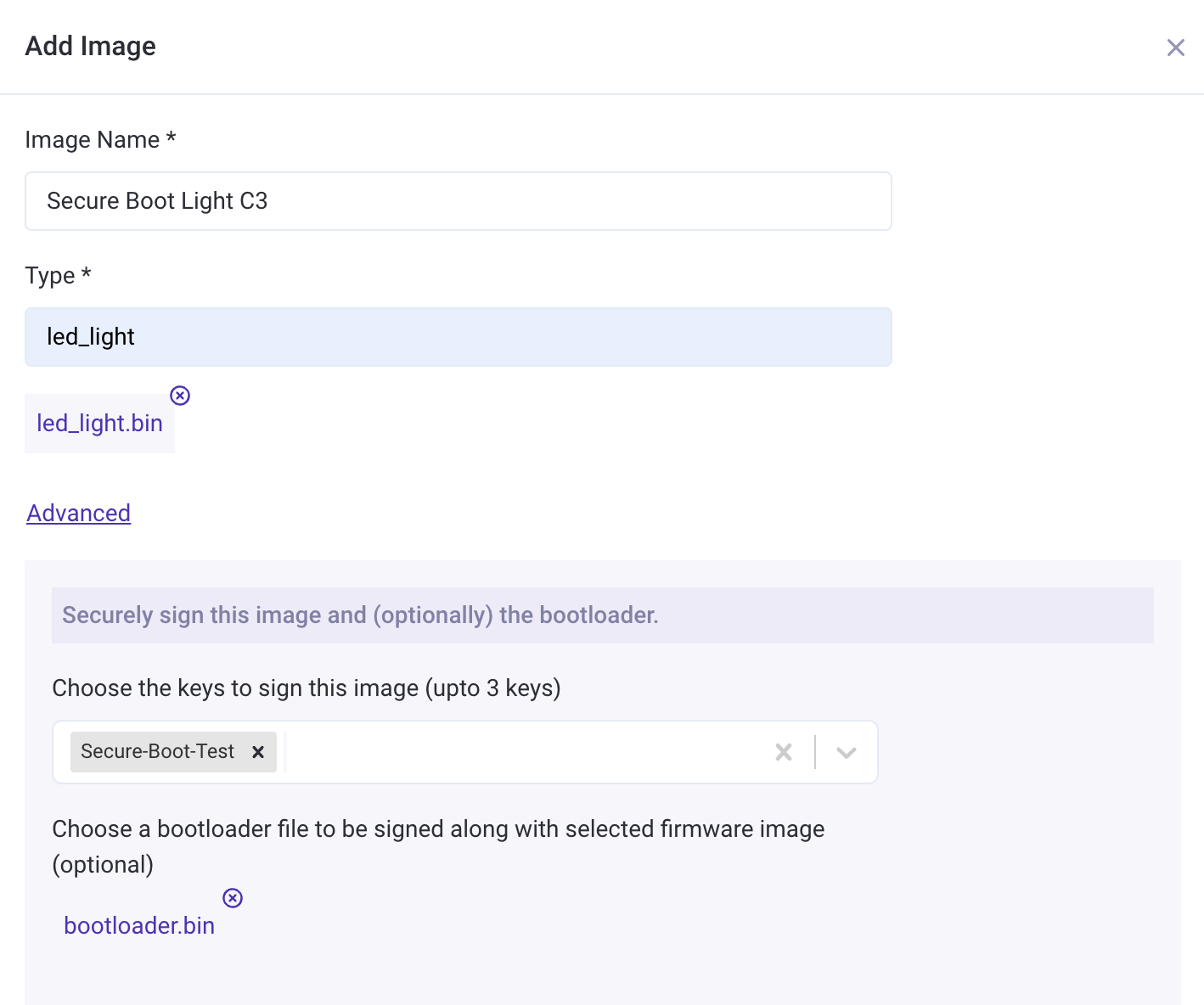

  5. 选择引导加载程序镜像。
提醒

第 5 步仅在首次启用安全启动时需要，后续 OTA 无需此操作。

secure-boot-image-upload

  1. 点击 Add Image 并等待。

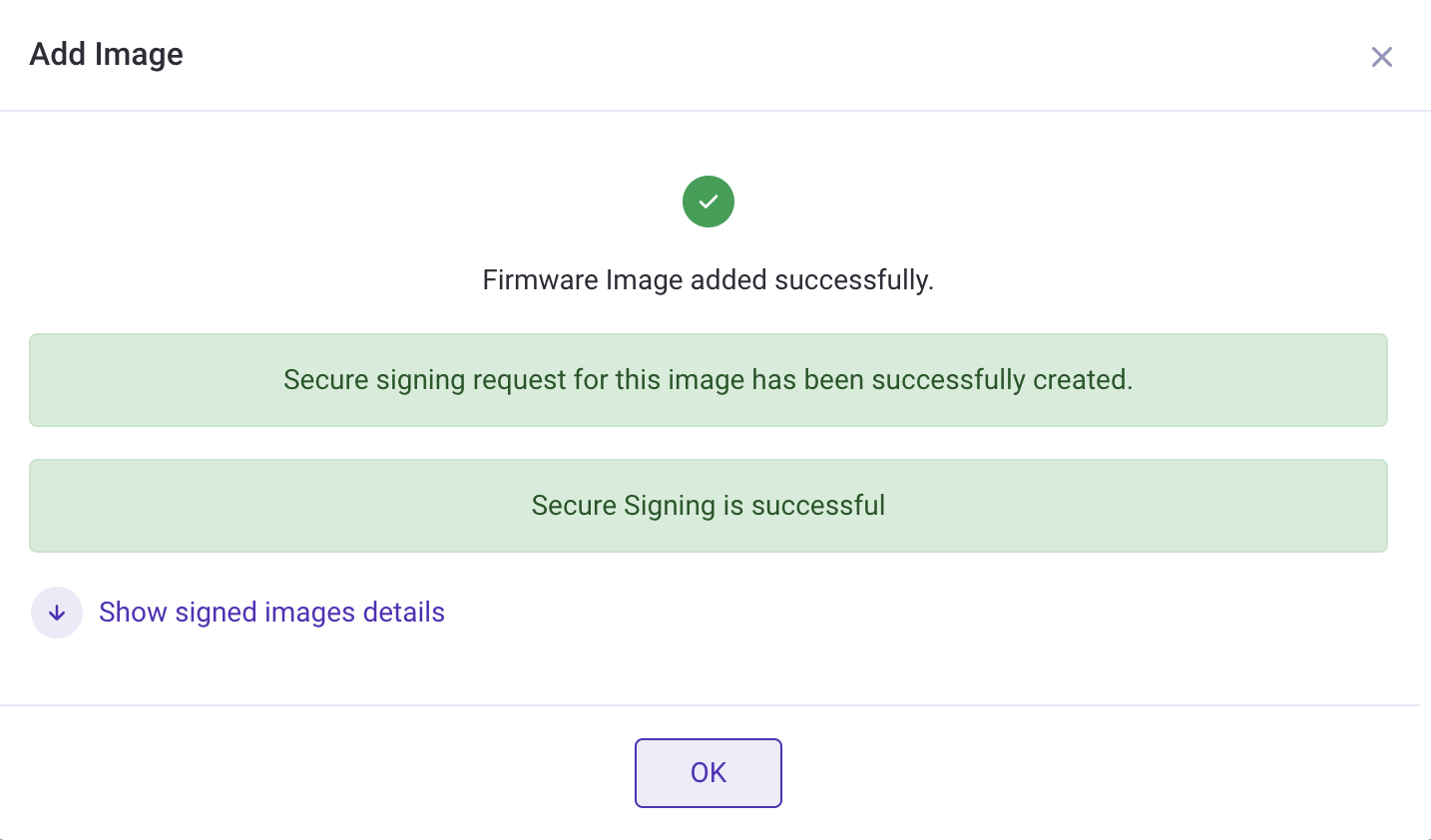

  2. 固件和引导加载程序镜像将被上传并签名，成功后会显示如下提示：

secure-boot-image-upload-2

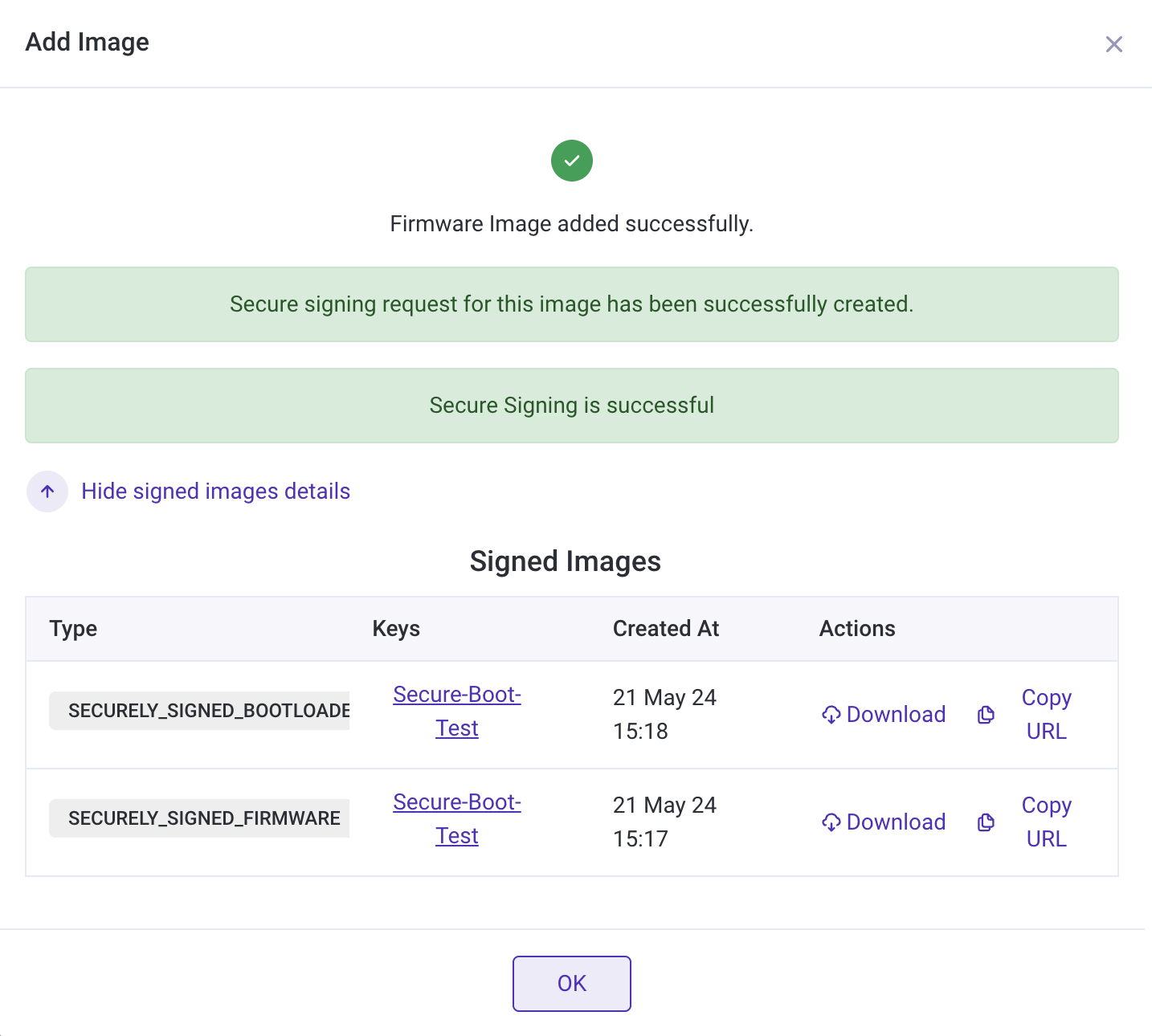

  1. 点击 Show signed images details 显示可下载烧录的签名镜像。

secure-boot-image-download

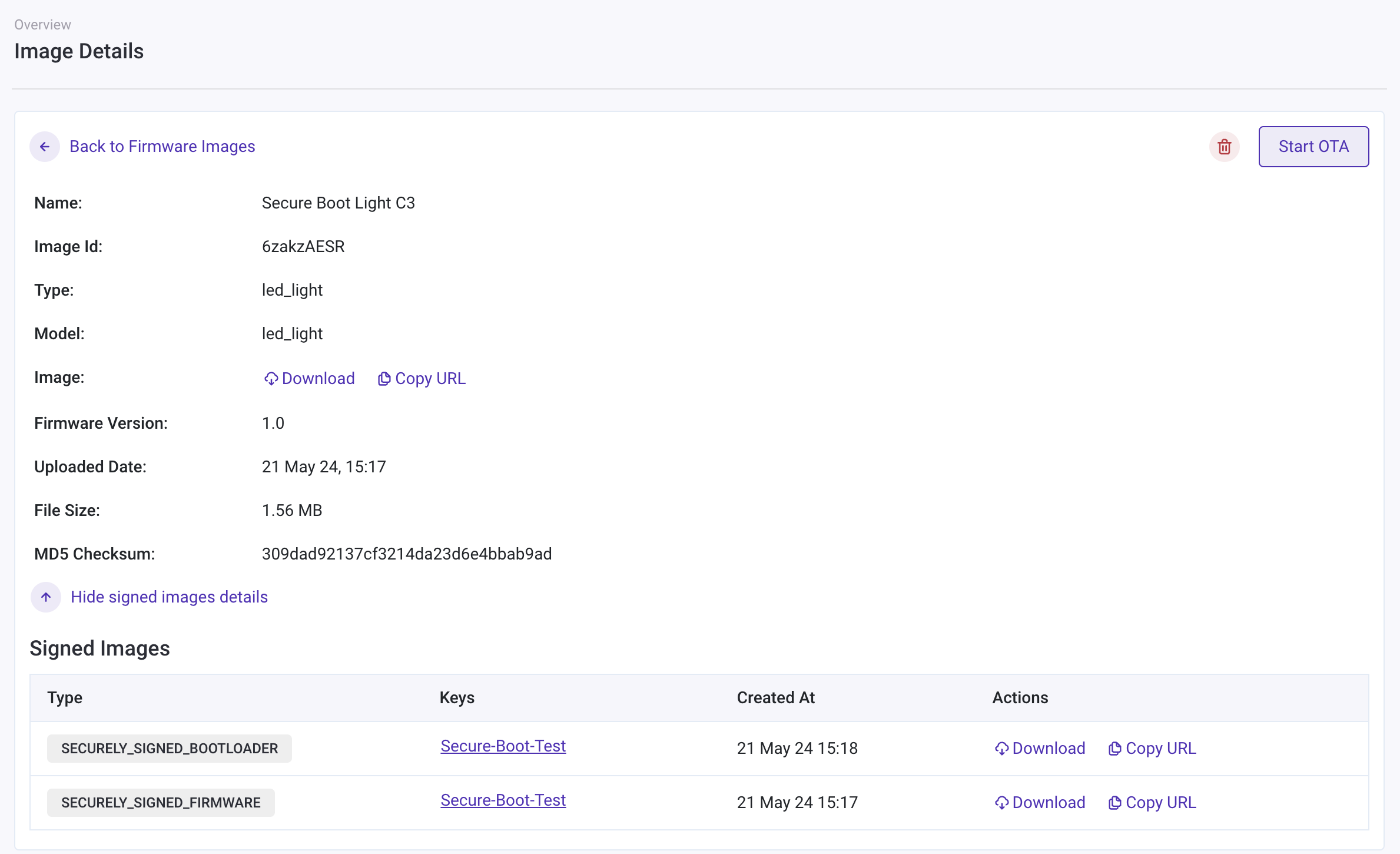

  1. 也可在固件镜像页面点击 Image name 进入详情页下载。

secure-boot-image-details

在固件端启用安全启动​

获取签名镜像后，需与分区表、ota_data_initial.bin、fctry binary 等其他二进制文件一起烧录。示例命令：

python -m esptool --chip esp32c3 -b 460800 --before default_reset --after no_reset --no-stub -p /dev/tty.usbserial-110 write_flash --flash_mode dio --flash_size keep --flash_freq 80m 0xc000 build/partition_table/partition-table.bin 0x16000 build/ota_data_initial.bin 0x20000 secure_boot/c3/Secure\ Boot\ Light\ C3_signed.bin 0x0 secure_boot/c3/bootloader_signed.bin
备注

secure_boot/c3/Secure\ Boot\ Light\ C3_signed.bin 和 secure_boot/c3/bootloader_signed.bin 为前述下载的签名镜像。

首次启动后，日志应类似如下，表明安全启动 v2 已启用：

I (146) esp_image: segment 0: paddr=00020020 vaddr=3c130020 size=4d7e8h (317416) map
I (207) esp_image: segment 1: paddr=0006d810 vaddr=3fc97000 size=02808h ( 10248) load
I (209) esp_image: segment 2: paddr=00070020 vaddr=42000020 size=1206cch (1181388) map
I (408) esp_image: segment 3: paddr=001906f4 vaddr=3fc99808 size=00f78h (  3960) load
I (410) esp_image: segment 4: paddr=00191674 vaddr=40380000 size=16e2ch ( 93740) load
I (433) esp_image: segment 5: paddr=001a84a8 vaddr=00000000 size=07b28h ( 31528)
I (438) esp_image: Verifying image signature...
I (439) secure_boot_v2: Secure boot V2 is not enabled yet and eFuse digest keys are not set
I (444) secure_boot_v2: Verifying with RSA-PSS...
I (452) secure_boot_v2: Signature verified successfully!
I (462) boot: Loaded app from partition at offset 0x20000
I (502) boot: Set actual ota_seq=1 in otadata[0]
I (502) secure_boot_v2: enabling secure boot v2...
I (503) efuse: Batch mode of writing fields is enabled
I (508) esp_image: segment 0: paddr=00000020 vaddr=3fcd5990 size=032f4h ( 13044)
I (518) esp_image: segment 1: paddr=0000331c vaddr=403cc710 size=00b9ch (  2972)
I (524) esp_image: segment 2: paddr=00003ec0 vaddr=403ce710 size=05330h ( 21296)
I (535) esp_image: Verifying image signature...
I (538) secure_boot_v2: Secure boot V2 is not enabled yet and eFuse digest keys are not set
I (547) secure_boot_v2: Verifying with RSA-PSS...
I (555) secure_boot_v2: Signature verified successfully!
I (558) secure_boot_v2: Secure boot digests absent, generating..
I (571) secure_boot_v2: Digests successfully calculated, 1 valid signatures (image offset 0x0)
I (574) secure_boot_v2: 1 signature block(s) found appended to the bootloader.
I (581) secure_boot_v2: Burning public key hash to eFuse
I (590) efuse: Writing EFUSE_BLK_KEY0 with purpose 9
I (741) secure_boot_v2: Digests successfully calculated, 1 valid signatures (image offset 0x20000)
I (741) secure_boot_v2: 1 signature block(s) found appended to the app.
I (747) secure_boot_v2: Application key(0) matches with bootloader key(0).
I (754) secure_boot_v2: Revoking empty key digest slot (1)...
I (761) secure_boot_v2: Revoking empty key digest slot (2)...
I (767) secure_boot_v2: blowing secure boot efuse...
I (773) secure_boot: Enabling Security download mode...
I (779) secure_boot: Disable hardware & software JTAG...
I (785) secure_boot: Prevent read disabling of additional efuses...
I (793) efuse: BURN BLOCK4
I (799) efuse: BURN BLOCK4 - OK (write block == read block)
I (801) efuse: BURN BLOCK0
I (807) efuse: BURN BLOCK0 - OK (all write block bits are set)
I (811) efuse: Batch mode. Prepared fields are committed
I (817) secure_boot_v2: Secure boot permanently enabled

后续启动时，日志会简化，仅提示安全启动 v2 已启用。

I (180) esp_image: segment 0: paddr=00020020 vaddr=3c130020 size=4d7e8h (317416) map
I (241) esp_image: segment 1: paddr=0006d810 vaddr=3fc97000 size=02808h ( 10248) load
I (244) esp_image: segment 2: paddr=00070020 vaddr=42000020 size=1206cch (1181388) map
I (443) esp_image: segment 3: paddr=001906f4 vaddr=3fc99808 size=00f78h (  3960) load
I (444) esp_image: segment 4: paddr=00191674 vaddr=40380000 size=16e2ch ( 93740) load
I (467) esp_image: segment 5: paddr=001a84a8 vaddr=00000000 size=07b28h ( 31528)
I (472) esp_image: Verifying image signature...
I (473) secure_boot_v2: Verifying with RSA-PSS...
I (477) secure_boot_v2: Signature verified successfully!
I (487) boot: Loaded app from partition at offset 0x20000
I (487) secure_boot_v2: enabling secure boot v2...
I (492) secure_boot_v2: secure boot v2 is already enabled, continuing..

安全启动密钥摘要​

安全启动启用后，RainMaker 固件会在节点配置的 info.secure_boot_digest 字段中上报安全启动公钥的 sha256 校验值，如下所示：

{
    "node_id": "1091A8AABBCC",
    "config_version": "2020-03-20",
    "info": {
        "name": "ESP RainMaker Device",
        "fw_version": "1.1",
        "type": "Lightbulb",
        "model": "led_light",
        "project_name": "led_light",
        "platform": "esp32c3",
        "secure_boot_digest": {
            "k0": "a1d634140fc4922639da85206fe73de6fee9b3c62319318cf7545cf79f200faa",
            "k1": null,
            "k2": null
        }
    }
}

后端可据此查找节点所用签名密钥，便于 OTA 升级。

OTA 升级​

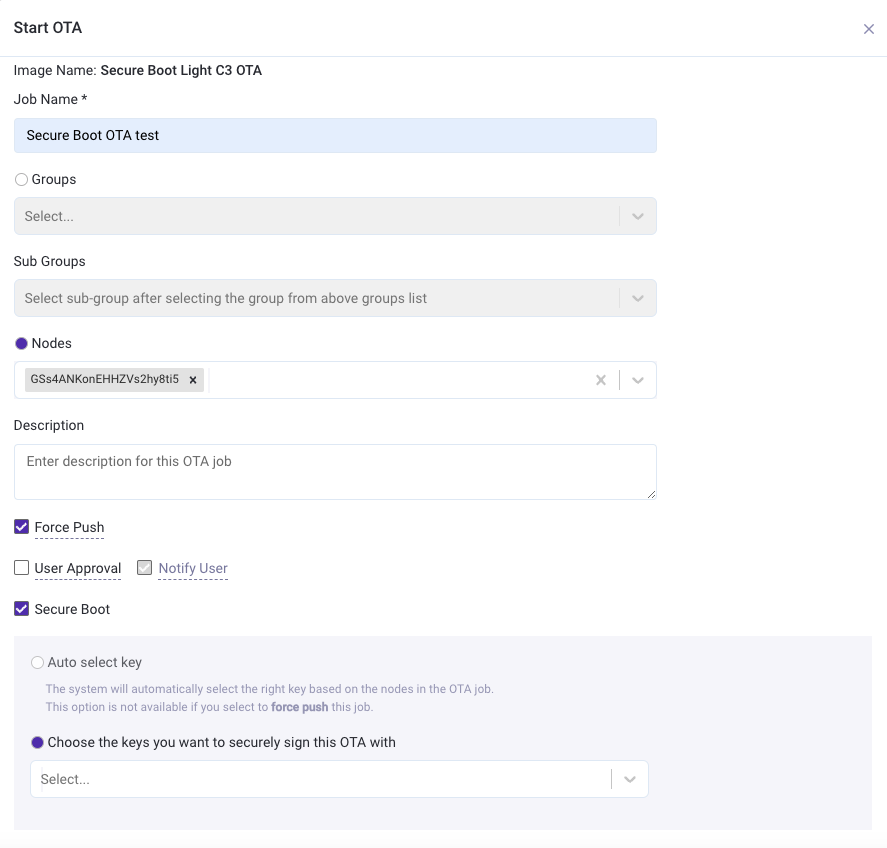

OTA 升级时，固件镜像需按上述说明构建，但上传时可不选择签名密钥。上传后，在固件镜像列表右侧点击 Start OTA，在弹窗中填写 OTA 任务名，选择节点/分组，勾选 Secure Boot。

secure-boot-ota-create

随后可选择以下两种方式之一：

方式说明
自动选择密钥仅适用于非“强制推送”任务。节点请求 OTA 时，后端根据节点配置上报的摘要自动查找密钥并签名镜像，避免签名密钥错误。适用于不同节点使用不同密钥但固件相同的场景。
手动签名适用于所有 OTA 任务，包括强制推送。手动选择签名密钥，后端用该密钥签名镜像并下发，不校验节点上报的摘要。

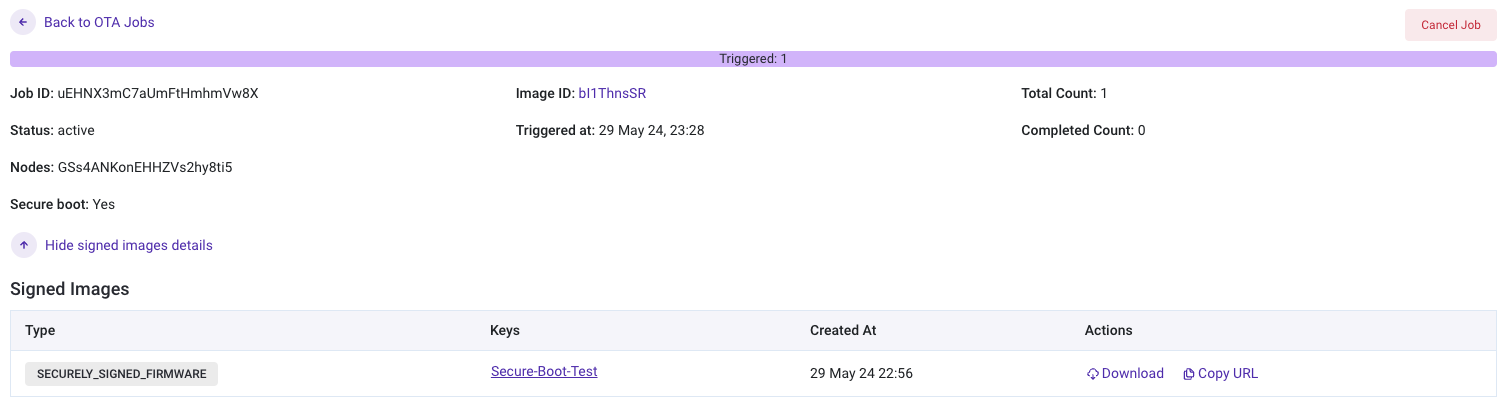

根据实际需求选择方式并启动 OTA。在 OTA 详情页可看到 Secure boot: yes，也可查看签名镜像详情。如适用，还会显示 auto select key。

secure-boot-ota-details

OTA 状态可在同一页面查看，与普通 OTA 任务一致。
